公司推出最新款自动端子截面分析仪，此款线束端子剖面分析仪采用七寸触摸屏界面，智能切割及研磨，保证切割及研磨的平稳性，大大减少人员操作误差及时间。只需要输入产品直径，一键切割研磨。

特点：

1.使用双导轨，保证安装精度.

2.电机采用卧式安装，保证旋转的偏摆小。

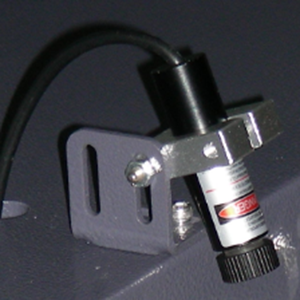

3.激光红外线对位，保证快速对准切割位置。

4.增加排水系统，便于清洁机台 。

5. 夹具前置，便于安装及调节。

6.触发式开关，保证人员安全。

7.魔术贴砂纸，快捷更换。

8.采用600万像素千兆网工业相机，可高清动态采集图片。

9. 内置测量标准的分析软件，快捷快速导出报告。

10.使用七寸触摸系统，智能切割程序

11.多达30组程序保存

12.增加按键操作，延长使用寿命。

一、主要技术指标

1、切割模块

范围: 0.01mm2 到 20.00mm2 (Ø 0.10mm - Ø 10.00mm)

转速: 2800 rpm

切割速度: 自动可调

切割轮: φ110 x 0.5 xφ20mm

2、打磨模块

速度: 1400 rpm

Z 微调范围： 0.0mm 到 20.0mm（自动可调）

魔术贴研磨砂纸：100mm 1000# 2000#（可选）

3、蚀化部分

专业端子截面清洗液

腐蚀时间: 5 到 30 sec

4、图片摄取分析部分

600万像素 GigE千兆网工业相机

高品质，低失真的卡位镜头

标准放大倍数： 约10-110x左右（选配附加镜可达20-220X）

齿间倍数： 0.7X,1x, 2x, 3x, 4x, 4.5X

标准观测范围： 0.01mm2 到 20.00mm2

超亮的白色LED 光源可调节控制

5、分析及存档部分

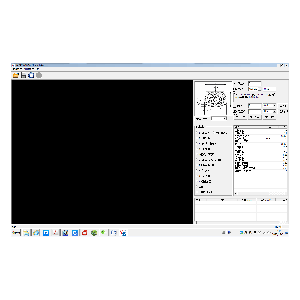

V3.2版测量 软件，包括压缩比等在内的增强型测量工具。

6、电源

230 VAC, 50Hz, 600 w

7、体积和重量

体积: 500mm (长) x 350mm (宽) x 350mm (高)

8、软件功能:

压缩比,线束数量,、压接高度、压接宽度、 截面面积,支撑高度,支撑角度,毛刺宽度,毛刺高度 等

二、设备标准配置

1.自动切割研磨机 1台

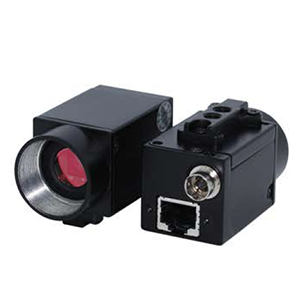

2.600万像素工业相机 1套 （或按客户要求选装）

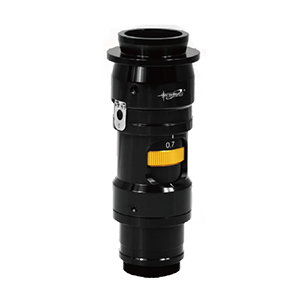

3.百万像素等级0.7X -4.5X可变倍工业镜头 1套

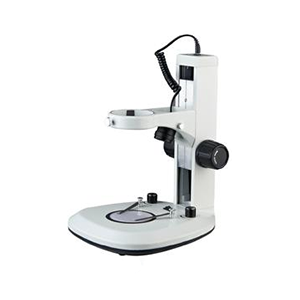

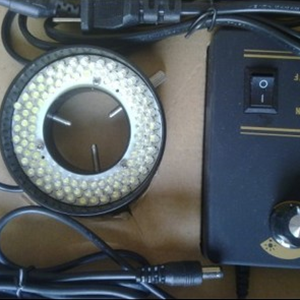

4.LED双光源可调支架 1套

5. LED可调表面光 1套

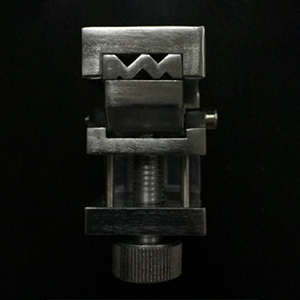

6.端子专用夹具 1个

7.110*0.5mm超薄进口切割片 5 张

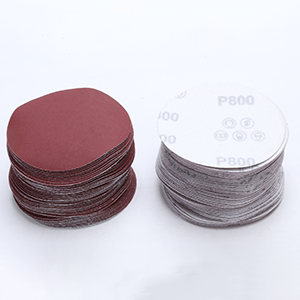

8.1000# / 2000# 魔术贴研磨砂纸 30张

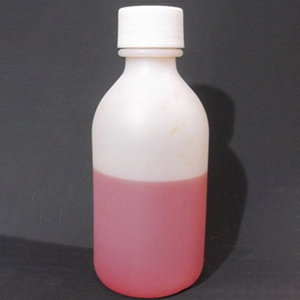

9.250ml端面腐蚀专用清洗液 1瓶

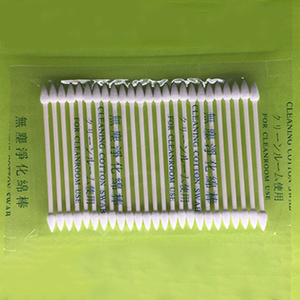

10. 无尘棉签 5包

11.端子截面分析专用测量软件 1套

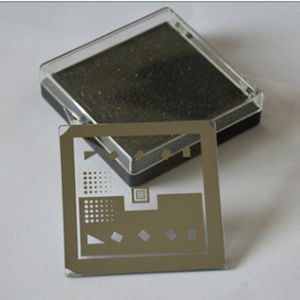

12.高精度光学玻璃校正块 1片

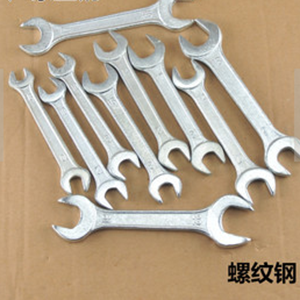

13.切割片更换扳手 2把

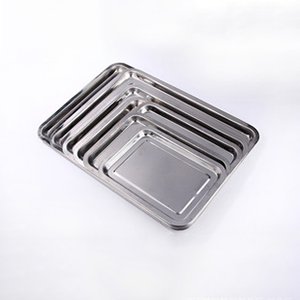

14.不锈钢废料收集盘 1个

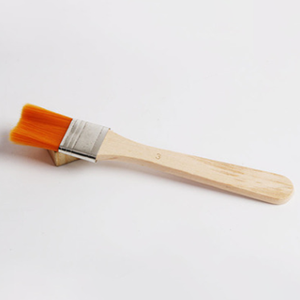

15.除尘小毛刷 1把

16.软件说明书 1本

17.端子行业标准 （电子版） 若干

三、售后服务及承诺

1设备进厂验收要求

1.1对设备进行外观目视检查，核对实物和装箱单是否一致。

1.2对设备进行通电检查,以验证功能是否正常。

1.3安装调试，进行功能测试，整套仪器可以实现压接件的切割、打磨、腐蚀、显微成像和软件分析，并生成测试报告，且测试报告中至少包含空隙率计算、压接高度、压接宽度、截面面积等指标。

2 质量保证

2.1 提供设备一年免费保修期(包括零、配件的产品质量问题)。

2.2 如产品出现质量问题，在48小时之内到用户方维修。

2.3 设备进厂后15个工作日内，供货方负责对买方的设备操作人员进行技术业务培训。要求对该设备基本原理、技术性能和正确操作使用进行系统性培训，确保买方的人员能熟练使用和应用该设备。

2.4买方在设备使用过程中遇到技术问题或疑难问题时，供货方能及时予以指导，并提供不定期的技术培训。

2.5 保修期后，提供该设备的终身维修服务。
