产品图片：

产品介绍

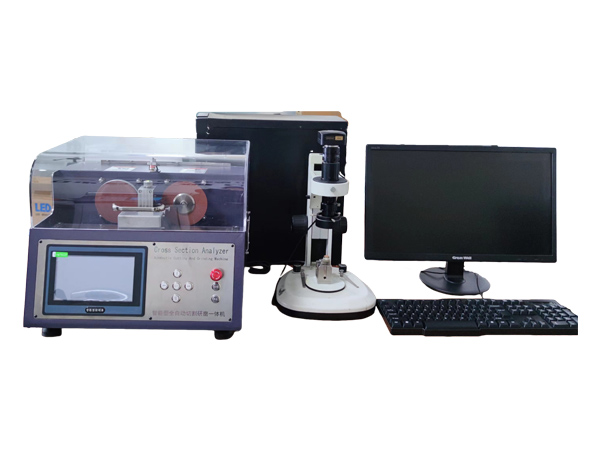

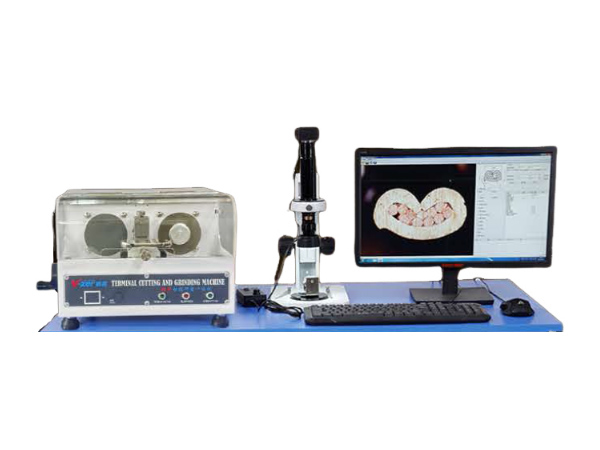

東莞亿恒儀器设备有限公司推出最新款端子截面分析儀，此款線束端子剖面分析儀完全不同於老款端子截面分析儀，新款端子截面分析儀採用大理石基座，讓切割研磨一體機工作更穩定，馬達採用臥式安裝，便於切割和研磨，採用Y向大量程，切割範圍更大。可加裝噴水裝置，適應於更多新能源汽車線束大端子的切割和研磨。此款端子截面分析儀切割電機和冶具移動裝置均安裝於 大理石上，經過打表保證安裝精度，使切割和研磨的平整度都大大的提升。

特點：

1.使用線性導軌，保證安裝精度.

2.電機採用臥式安裝，保證旋轉的偏擺小。

3.採用00級大理石底座，保證對準切割位置。

4.可選配移動XY工作平臺帶360度旋轉台 ，方便端子截面取樣。

5.增加防塵系統，便於清潔機台 。

6. 夾具前置，便於安裝及調節。

7.觸發式開關，保證人員安全。

8.魔術貼砂紙，快捷更換。

9.採用300萬圖元工業相機，可高清動態採集圖片。

10. 內置測量標準的分析軟體，快捷快速匯出報告。

一、主要技術指標

1、切割模組

範圍: Ø 0.10mm - Ø 22.00mm

轉速: 2800 rpm

切割速度: 手動可調

切割輪: φ110 x 0.5 xφ16mm

2、打磨模組

速度: 1400 rpm

Z 微調範圍： 0.0mm 到 20.0mm

魔術貼研磨砂紙：100mm 1000# 2000#（可選）

3、蝕化部分

專業端子截面清洗液

腐蝕時間: 5 到 30 sec

4、圖片攝取分析部分

300萬圖元工業相機

高品質，低失真的卡位鏡頭

標準放大倍數： 約20-200x左右

齒間倍數： 0.7X,1x, 2x, 3x, 4x, 4.5X

標準觀測範圍： 0.01mm2 到 20.00mm2

超亮的白色LED 光源可調節控制

5、分析及存檔部分

V3.5版測量 軟體，包括壓縮比等在內的增強型測量工具。

6、電源

230 VAC, 50Hz, 600 w

7、體積和重量

重量: 净重約42 kg，毛重约57Kg

箱子體積: 840mm (長) x 640mm (寬) x 710mm (高)

8、軟體功能:

壓縮比,線束數量,、壓接高度、壓接寬度、 截面面積,支撐高度,支撐角度,毛刺寬度,毛刺高度 等

二、設備標準配置

1.一體式切割研磨機 1台

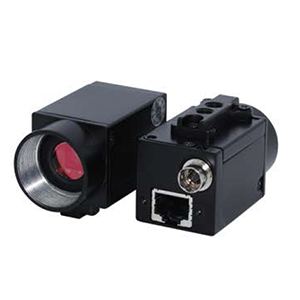

2.300萬工業相機 1套 （或按客戶要求選裝）

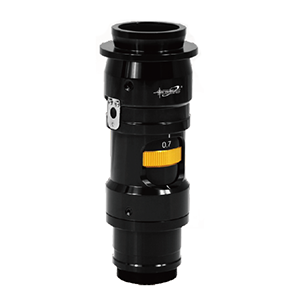

3.百萬圖元等級0.7X -4.5X可變倍工業鏡頭 1套

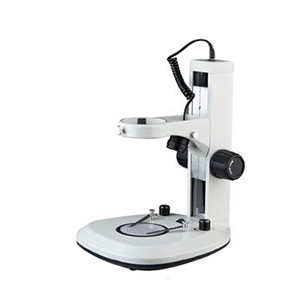

4.可調升降支架 1套

5. LED可調表面光 1套

6.端子專用夾具 1個

7.110*0.5mm超薄進口切割片 5 張

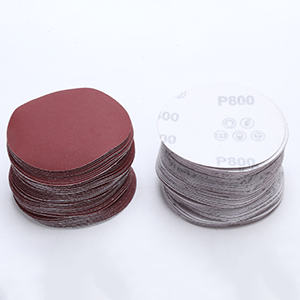

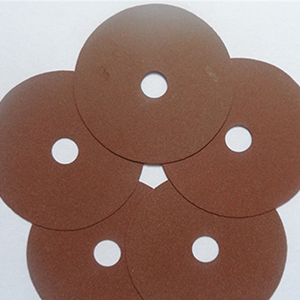

8.1000# / 2000# 魔術貼研磨砂紙 30張

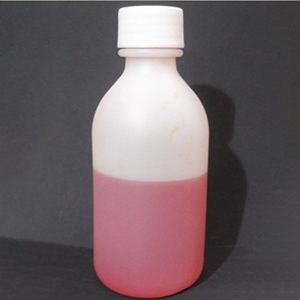

9.250ml端面腐蝕專用清洗液 1瓶

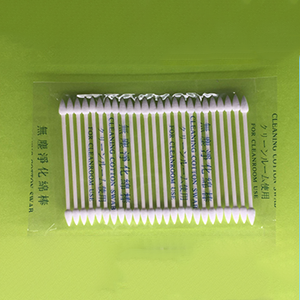

10. 無塵棉簽 5包

11.端子截面分析專用測量軟體 1套

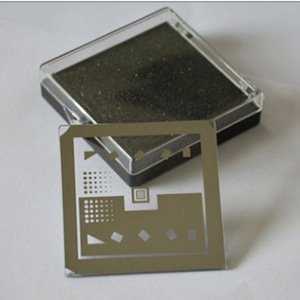

12.高精度光學玻璃校正塊 1片

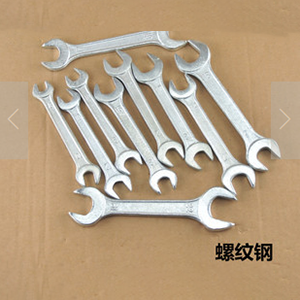

13.切割片更換扳手 2把

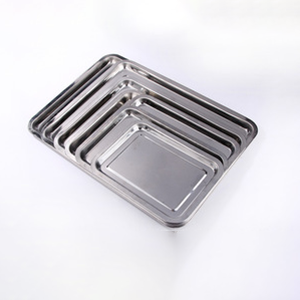

14.不銹鋼廢料收集盤 1個

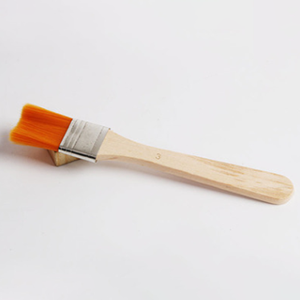

15.除塵小毛刷 1把

16.軟體說明書 1本

17.端子行業標準 （電子版） 若干
