全自动显微维氏硬度计HVST-1000ZXY
全自动显微维氏硬度计HVST-1000ZXY

[上一个:显微硬度计图像测量系统] [下一个:洛氏硬度计HR-150A]

全自动显微维氏硬度计HVST-1000ZXY

详情说明

产品特点：

全自动显微硬度计主要用于测量微小、薄型试件、脆硬件的测试，通过选用各种附件或者升级各种结构可广泛的用于各种金属(黑色金属、有色金属、铸件、合金材料等)、金属组织、金属表面加工层、电镀层、硬化层(氧化、各种渗层、涂镀层)、热处理试件、碳化试件、淬火试件、相夹杂点的微小部分，玻璃、玛瑙、人造宝石、陶瓷等脆硬非金属材料的测试。尤其适用于大批量测量工件的硬度梯度分布曲线，和指定部位的硬度测试。通过内置步进马达控制的自动位移台, 透过鼠标点击控制, 拥有多样性的控制模式, 定位精度高, 重复精度好, 移动速度快, 工作效率高；

参数名称	参数数据
显微硬度标尺	HV0.01，HV0.025，HV0.05，HV0.1，HV0.2，HV0.3，HV0.5，HV1
显示	7寸液晶触摸显示屏
试验力(gf)	10，25，50，100，200，300，500，1000
加载控制	自动(加载/保持/卸载)
试验力保持时间(s)	5~60
试验力选择	外置式选力旋钮，试验力自动显示在7寸液晶触摸显示屏上
物镜放大倍数	10×，40×
光通道	双光通道(目镜及CCD摄象通道)
光学系统(双光学通道，尤需切换)	1、自动数字式编码器； 2、总放大倍数(m)：100×(观察)，400×(测量)； 3、测量范围(m)：200；4、分辨率(m)：0.01
硬度测范围	(5-3000)HV
数据输出(选配)	内置打印机，测试数据也可通过USB输出至U盘进行保存分析
试件最大高度(mm)	110
试件最大宽度(mm)	120压头中心线至机壁距离)
电源电压	AC220V/50HZ
重量(kg)	40

1、介绍

全自动显微维氏硬度计，集成了光学成像、机械位移、电子控制、数字成像、图像分析、计算机处理等多种最新专业技术，通过计算机主机实现对维氏硬度计和自动载物台的控制，并将硬度压痕数字化成像在计算机屏幕上，再通过自动读数、手动读数等手段，准确测量金属及部分非金属材料及各种膜层、镀层的显微硬度、硬化层深度、膜层厚度、两点间距等。还可拍摄金属表面形貌并进行固定倍率打印等。这一系统，突破了传统硬度的测试方式，实现了全自动、高精度、高重复性的硬度测试，是材料分析的重要设备。

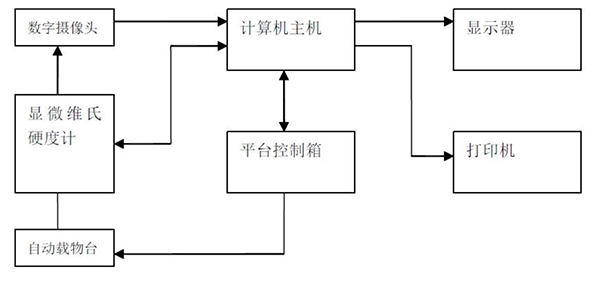

2、组成

计算机主机通过 RS232 串口，控制硬度计的动作并接收硬度计的相应信息；计算机主机通过 RS232 串口，控制平台控制箱，并通过平台控制箱，控制自动载物台移动并接收相应信息；维氏硬度计所压的压痕的光学信号，通过数字摄像头成像在计算机显示器上，再通过自动、手动读数，测得维氏硬度值。

主要功能

物料	介绍
压力控制	硬度计试验力转换时，系统感知试验力变化并实时显示在系统中。
转塔控制	软件控制硬度计进行物镜—压头之间相互切换，无需人工控制硬度计
加载控制	软件控制硬度计进行加载，无需人工控制硬度计。
测量控制	软件控制硬度计转塔、加载并直接读取维氏硬度值
Z 轴控制	软件控制硬度计 Z 轴上升下降
自动聚焦控制	软件控制硬度计 Z 轴自动聚焦，找出产品表面最清晰点。
光源亮度控制	对光源的亮度进行设置
图像采集	实时显示硬度图像，可存储、打印图像，以及定倍打印。
手动/自动测量	手动：拉对角线测量、两点卡线测量、四点测量、自动：自动找出压痕的四个顶点，速度快，数据准。连打连测、即打即测、指定坐标打压。
硬度换算	依据国家标准，自动进行布氏—洛氏—维氏—努氏等多种硬度数值转换，实时显示，并可转换各种国际标准
图文报告	自动记录测量数据，自动生成硬度—深度曲线，保存或打印硬度—深度曲线及所有压痕测量值；保存或打印压痕图像及当前压痕硬度值；可按用户要求定制检验报告；通过数据处理软件，在试样连续测量后形成的硬化层深度值可以以表格形式显示；可输出各种测量数据、D1、D2、硬度值表、硬化层深度、最大值、平均值、最小值、显示并输出各压痕图片。硬度值、硬度表、硬化层深度图及图片插入等数据可灵活在 WORD 或 EXCEL 中编辑打印出包含数理统计及硬化层深度曲线的测试报告并保存 WORD 格式或 EXCEL，还可打印观察到的样品形貌图并保存，直接反映出压痕及背景的显微组织，
努氏测量	可更换努氏压头进行努氏硬度自动测量
自动 Z 轴	自动调焦步距(m): Z轴自动调焦时移动步距，默认1.25m. Z轴按键步距(m): 键盘或界面方向键按键Z移动距离，默认1.25m Z轴上升下降：低速(mm/s): 默认0.0625mm/s.高速 (mm/s):，默认1.0mm/s.速度可调。
自动载物工作台	可通过鼠标点击界面中任意点自动选点，可进行直线开始位置的设定和随机移动位置设定，通过鼠标对自动 X-Y 位移台载物台进行 8 个方向任意移动的控制，可调整速度、可自动复位、可随意进行坐标清零；自动载物工作台软件系统可编程控制自动载物台移动，系统提供 14 个模式: 1) 沿线；2) 沿线带角度；3) 自由点击；4) 横向沿线； 5) 纵向沿线；6) 沿曲线多条线； 7) 沿曲线矩阵； 8) 圆弧；9) 齿心；10）齿顶平行； 11）自动沿边缘带角度；12）自动沿边缘矩阵；13）圆心；14）沿曲线多齿顶平行。
	马达	步进马达
	最大移动距离	50mm
	最小移动距离	1mm
	移动速度	可调
	位移重复精度	2um
	样品台尺寸	110mmX110mm
图像采集/识别	采用高质量、高分辨率 300 万像素摄像机，高速采集：1280X1024 分辨率：25 帧/秒，大尺寸原始图像采集；采用的图像及测量结果供存储格式，图像存储格式 BMP、JPG 等通用文件格式）。
自动测量时间	约 0.3S/1 个压痕
测量重复性	±1.0% （700HV/500gf，压痕清晰时）
最小测量单位	0.01mm

标准配置

显微硬度计	10g-1kg试验力; 试验力可转换单位为：（Kgf，N）; 高级光学工程师设计的光学系统不仅图像清晰，还可作为简单的显微镜使用，亮度可调，视觉舒服，长时间操作不容易疲劳; 7寸液晶触摸可直观显示硬度值，换算硬度，试验方法，试验力，保荷时间，测量次数，试验过程直观明了; 系统自带校准功能，可手动调整输入误差校准仪器; 双物镜都可直接测量硬度带对角线长度记忆功能，关机后对角线长度自动记忆，开机后直接测量，无需二次清零可设置上下限测量范围，在主测量界面显示；加荷方式：全自动; 镜头与压头转换：全自动；物镜和压头中心重合精度小于1μm; 铸铝壳体一次成型，结构稳定不变形，纯白汽车烤漆档次高，抗划伤能力强; 结果同步换算为洛氏、维氏、布氏;
标准配置：	显微维氏压头	1 个	10X 物镜	1 个	40X 物镜	1 个
	砝码	6 片	砝码杆	1 个	10 测微目镜	1 个
	显微维氏硬度块	2 块	电动十字工作台	1 个	薄片夹持台	1 个
	平口夹持台	1 个	细丝夹持台	1 个	水平仪	1 个
	水平调节螺钉	4 个	螺丝批	2 个	外接电源线	1 根
	防尘罩	1 个	安装和操作手册	1 份	光学适配镜	1 个
	USB 加密狗	1 个	摄像头	1 个	软件光盘	1 个
	控制专用连接线	1 个	RS232 通讯线	1 个	电动平台控制器	1 个
软件配置：
XY 样品移动控制	提供XY电动移动样品台:可用软件控制也可手动调节；XY可同时运动；XY可用键盘方向键微调精确到位；
XYZ 遥感	控制XY电动移动样品台
加载模式和路径设置	提供多种加载模式包括沿线、沿边缘角度、沿曲线边缘角度等；加载点坐标可任意设置
自动边缘扫描	沿样品边缘自动扫描并自动找到拐点如齿顶齿根等
自动全景扫描	通过图像拼接，就可以方便的生成放大的样品全景图像，随意移动到指定图像位置。
自动加载、聚焦、测量	系统按设定的加载模式，自动聚焦、自动加载、自动测量,并自动绘制硬化曲线；一键完成
硬度值转换、修正、有效验证	系统可同时将测得的显微维氏硬度值转换到其它多个硬度标尺如 HB、HR 等；可对球面圆柱面样品测量值进行修正；可对样品测量值进行有效验证
数据统计	自动计算测量硬度的平均值、方差、Cp、 Cpk 等统计值
数据储存	测量数据和图像等可保存于一个文档供以后调出
测试报告	自动生成 WORD 或 EXCEL 文档报表；用户可定制报表格式；标准格式包括每单个硬度测量值、统计值、压痕图像、和硬化曲线等
努氏硬度	可设置为努氏硬度测量
断裂韧性	可设置为测量压痕断裂韧性
其它功能	含显微图像处理与测量系统的所有功能，包括图像拍摄、标定、图像处理、几何测量、文档标注、相册管理、和定倍打印等
电脑	联想商业电脑
