主机概述：

1.Wealth系列三坐标测量机是鑫泰濠科技最新一代三坐标测量机，采用国际先进的有限元分析方法设计的精密斜梁技术（已获专利），设计上采用刚性好、质量轻的全封闭框架移动桥式结构。配以国际知名品牌高性能三坐标专用控制系统及具有国际先进水平的Arco cad测量软件包，使其成为同类机型中性价比相当高的产品，其将满足您的需求，为您提供一个完善的测量解决方案。

2.Wealth系列测量机采用国际先进的有限元分析设计方法，使其具有机械结构刚性强、几何误差小，具有高精度、高性能和高稳定性的优点。

3.机械整体结构采用刚性结构好、质量轻的全封闭框架移动桥式结构。其结构简单、紧凑、承载能力大、运动性能好。

4.固定优质花岗岩工作台，使其具有承载能力强、装卸空间宽阔、便捷。

5.Y向导轨采用燕尾式，定位精度高，稳定性能好。

6.三轴采用优质花岗岩，热膨胀系数小，三轴具有相同的温度特性，因而具有良好的温度稳定性、抗实效变形能力，刚性好、动态几何误差变形小。

7.三轴均采用自洁式预载荷高精度空气轴承组成的静压气浮式导轨，轴承跨距大，抗角摆能力强，阻力小、无磨损、运动更平稳。

8.横梁采用精密斜梁设计技术（已获专利），重量轻、重心低、刚性强，动态误差小，确保了机器的稳定。

9.采用国外进口反射式金属带状光栅计量系统，与大多数工件具有相近的热膨胀系数，确保了良好的重复精度。

10.驱动系统采用国际知名品牌的高性能直流伺服电机、齿形带传动装置，确保传动更快捷、更精准、运动性能更佳。

11.Z轴采用气缸平衡装置，极大的提高了Z轴的定位精度及稳定性。

12.控制系统采用欧洲知名坐标测量机专用数控系统，具有国际先进的上下位机式的双计算机系统，从而极大地提高系统的可靠性和抗干扰能力，降低了维护成本。

13.软件采用Arco cad测量软件包，其完善的测量功能和联机功能，为用户提供了完美的测量解决方案。

14.复合式影像测量仪系统，具有高分辨率数字CCD相机和镜头、可变与高对比度光照以及强大的图像处理系统，能够提供微米等级的精度，兼具光学与接触测量为一身，采用同一程序，通过一次设置，就可以完成工件所有特征的测量任务。

15.复合式影像测量系统，具备顶级的精度与设计理念，可完成非常严格公差要求的工件测量。稳固的花岗岩龙门式结构，配以先进的设计与材料、各轴采用空气轴承、选项的减震系统，为高端的计量应用提供了无以伦比的计量解决方案。

控制系统

1.欧洲知名坐标测量机专用CNC控制系统

2.功能全面、性能卓越、兼容性强

3.三坐标测量机专用CNC数控，采用上、下位机式双计算机控制的先进理念，利用控制层和应用层独立运行的原理，使三坐标测量机（CMM）在高效率、高精度和高稳定性等方面极大地满足了用户的需求。

4.控制单元、伺服单元、接口板和CPU主板整合在一个紧凑的机箱内，集成度高，减少了控制系统的外部连线，保证了系统的可靠稳定性。

5.对拐点等多种运动轨迹的优化处理可以使机器的运动性能速度更快、状态更稳、效率更高，实现可快速轨迹运动。

6.内部采用连续运动轨迹插补算法，可进行测量轨迹的优化整合，在多点连续运动的路径规划上，既可以沿直线路径运行，也可以沿圆弧路径运行，为程序的编写提供了多种选择方式。

7.控制系统所具有的触发式测头,模拟扫描测头测量的扫描功能采点效率高，依此可以实现对未知曲线、曲面的跟踪扫描测量，方便完成逆向工程时曲面点的采集。

8.控制系统采用多种控制模式，提供多种安全保障功能，更加安全可靠，当系统判断意外发生时，则能够在极短时间内切换到相应的安全模式，并具有故障自诊断纠错功能。

9.配备专业化多功能操纵盒，有无线操纵盒和有线操纵盒可供选择，人性化设计的操纵盒为用户提供了布置合理的操作杆和按钮面板，既有阶跃式速度控制，又有无级式速度控制，使机器控制更加简捷。同时具有根据操作者相对机器不同位置进行操作方向设置的功能，使设备的操作更方便、顺畅。

10.驱动系统采用直流伺服电机驱动，可使电机根据不同要求按照T曲线速度或S曲线速度运动，确保机器运动状态最大程度保持平稳。

11.具有内部温度监控系统，避免因欠压、欠流等情况下导致控制系统损坏。

12.多种备选插口，满足特殊设备及功能扩展的需求。

13.配有位置信息高速锁存的硬件捕捉器，使测量机取点精度更高，采点速度更快。

14.附带TCP/IP,RS232/RS422等多种接口方式，便于与计算机联网以及其它外设的联接。

15.支持触发式、线激光扫描式、光学CCD等多种测头系统，包括RENISHAW全系列测头连接系统和多家公司的不同型号的测头产品。并可方便实现诸如环形顶光源逻辑电路的控制。

16.整个控制系统符合欧洲电气安全标准。

技术参数

测量软件系统

（ArcoCAD）通用三维测量软件包。以通过PTB认证的严谨算法为核心，以体现当今国际上专业三维建模、数字模拟及CAD/CAM软件开发最先进理念的高效、稳定的开发平台为基础，融合意大利迈拓思达夫的创新精神和在坐标测量领域的丰富经验，ArcoCAD 通过其简便易用的操作界面、丰富完善的功能、无限的可扩充性及ISO标准的公差评判为各界各种各样的几何量测量问题提供了有效、便捷、完美的解决方案。上万家的客户群就是ArcoCAD强大测量功能软件成功的见证者。

ARCO CAD的功能

1.支持多种控制系统如，UCC、PANTEC、SB、DMY等；

2.支持多种测头，如：触发式、连续扫描式、影像式和线激光等，方便进行多种形式的测量；

3.模块化的软件结构，具有无限的加挂各种专用软件（齿轮、叶片、凸轮、蜗轮蜗杆等）及进行二次开发的可能；

4.具有简洁直观的操作界面及可追溯的清晰的操作流程记录；

5.具有点、线、面、圆、圆柱、圆锥、椭圆、圆槽、方槽、圆环、球、曲线等多种基本几何元素的测量及评定；

6.通过对元素的构造、转换、再现、投影、存储/调用及相关计算，可实现对已测元素进行后续操作，得到设备不同状态的转换结果、角度、距离等；

7.强大的形位公差测量功能涵盖了所有的相关内容及评定方式，测量内容包括直线度、平面度、圆度、圆柱度、轮廓度、垂直度、平行度、倾斜度、同轴度、同心度、对称度、位置度、跳动误差测量、径向圆跳动、径向全跳动、端面圆跳动、端面全跳动；公差规则包括独立原则和相关原则等；

8.不同工件坐标系的建立方式可满足各种工件的测量和评定，有适合于箱体类零件的工件位置找正，有适合于复杂曲面类的RPS找正，也有适合于模具检具类的三个中心点找正及曲面321找正等；

9.支持多语言的随意切换，公、英制的选择，极、直坐标系下测量的选择等；

10.具备清晰的树形程序编辑器和方便快捷的字符式程序编辑器，通过智能化的自学习测量，即使不懂编程亦能应用自如；

11.简捷直观的测量路径显示功能，以便判断运动轨迹是否安全合理，测量过程是否干涉；

12.可实现手动测量与参数化的特征测量之间的无缝切换；

13.具有CAD三维模型（IGES、STEP）的导入与转换功能；可用鼠标直接在模型上拾取基本几何元素、曲线、曲面等元素，自动生成程序并完成特征测量；

14.基于三维模型的脱机编程、模拟测量和同步测量的实现，使编程更加直观；

15.具备多种输出格式，如：word、excel（Microsoft office或Open office）、bmp、pdf、iges、step、dat、文本文件；

16.提供客户自定义样式的报告，方便客户对测量结果进行统一管理

测头系统

01：测头

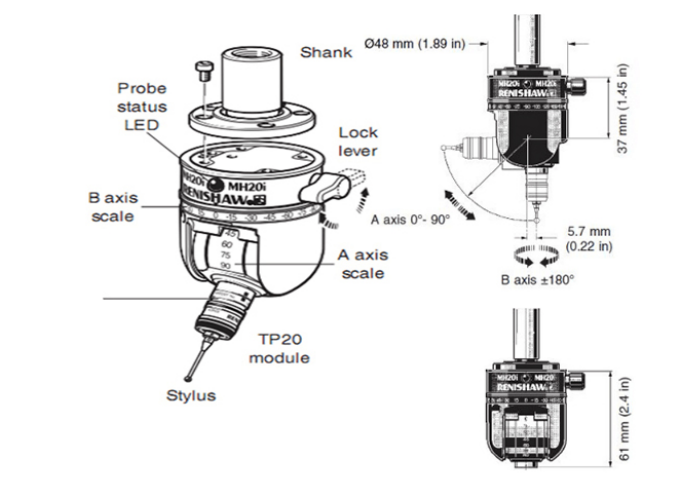

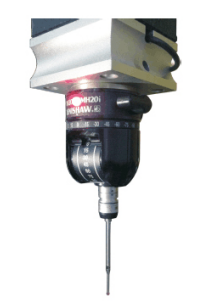

MH201手动分度测座

两方向自由度的可重复分度测座，内置高精度触发式测头。每个轴以15°为分度旋转，允许在测量空间的168个位置进行定位，而不需要重新校准。角度信息可以清晰读取，位置间的分度非常容易，单手就可以完成操作，并具备视觉的反馈信号帮助操作者判断测头是否可以进行测量。

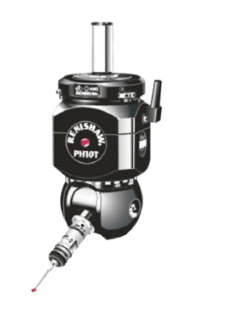

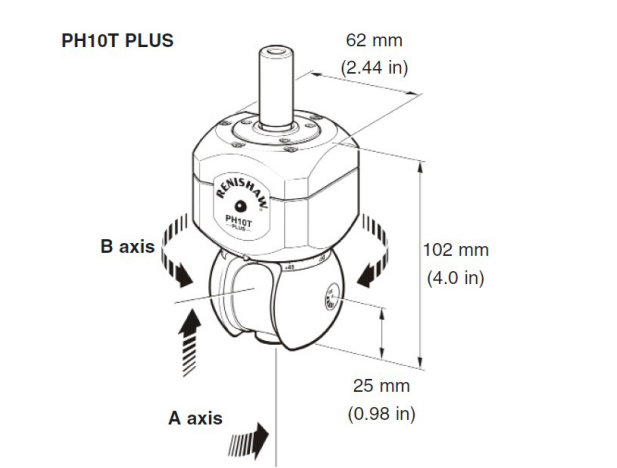

PH10T通用的分度式测座

能够实现720个位置的重复定位，从而可完成对于任何工件特征的检测。所有M8螺纹的测头，都能够直接安装在PH10T自身的M8螺纹孔上。PH10T是PH10系列测座的扩展，采用PHC 10-2控制器，与其他许多RENSHAW产品兼容。

02：校准器：

标准球Datum BallΦ25.4 1套/set

03：性能指标：

长度计量系统：英国RENISHAW反射式金属带状光栅

分辨率Resolution： 1m或0.5m；

示值误差Measuring Error： MPEE≤3＋L/200μm

探测误差Probing Error： MPEP≤3.5μm

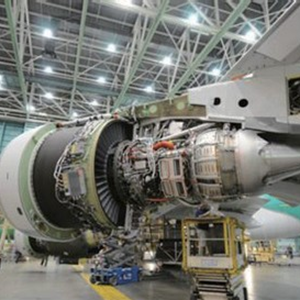

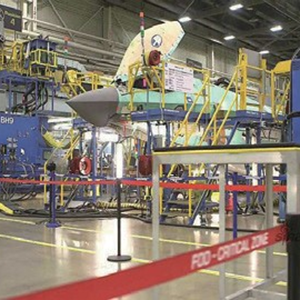

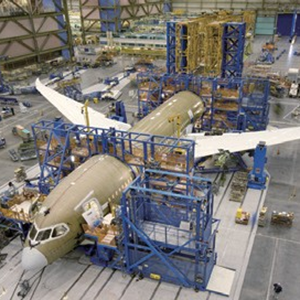

在飞机制造行业中的应用

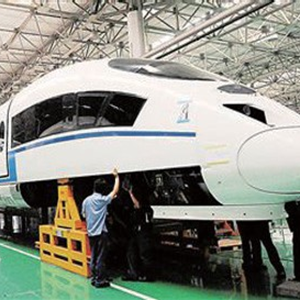

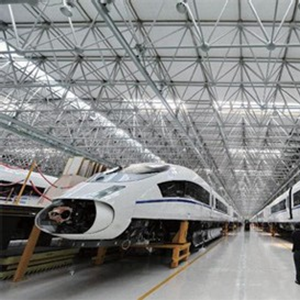

在高铁制造行业中的应用

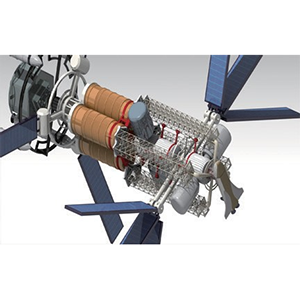

在航空航天制造行业中的应用

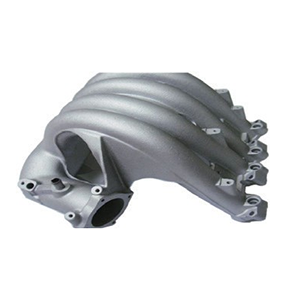

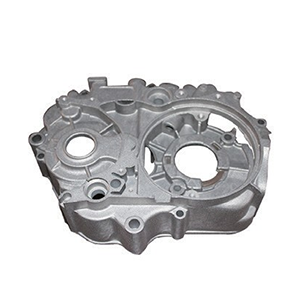

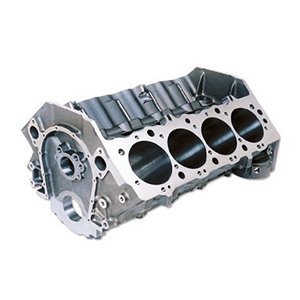

在铸造行业中的应用

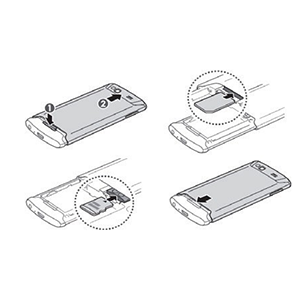

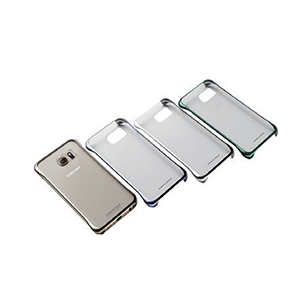

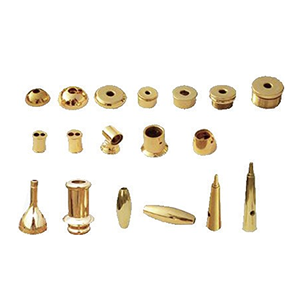

在手机制造行业中的应用

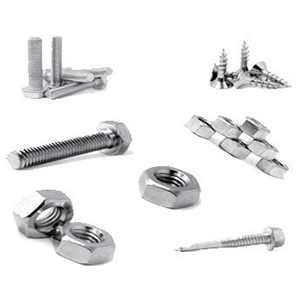

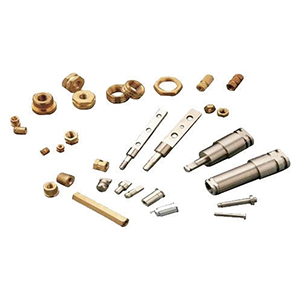

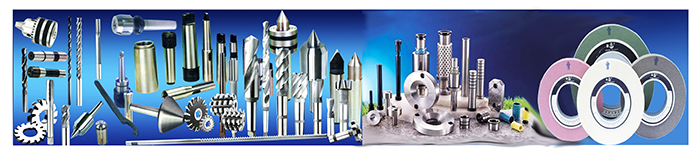

在刀具配件制造行业中的应用

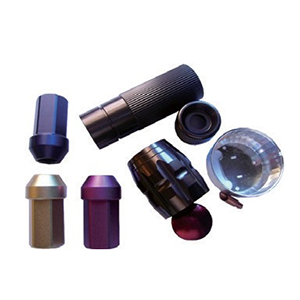

在车床件行业中的应用
