仪器特点：

三轴均采用台湾HIWIN高精度直线导轨、研磨级滚珠丝杆传动，噪音低振动小，动态几何误差变形最小。

采用优质花岗岩大理石底座、立柱，具有良好的温度稳定性、抗实效变形能力 。

采用花岗岩大理石+航空铝工作台，小惯性、保证高速运行的定位精度及稳态性能。

有限元结构分析及优化结构设计为该系列保证了系统整体的高精度及高稳定性。

采用多功能集成式控制器和进口高性能伺服电机驱动,实现全闭环控制 。

具备测量导航功能，方便快速找寻测量位置。

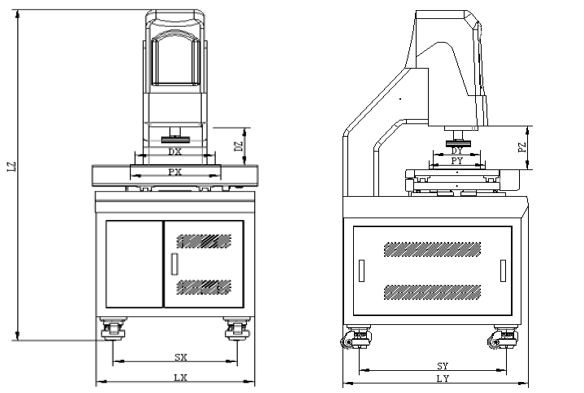

仪器外形结构：

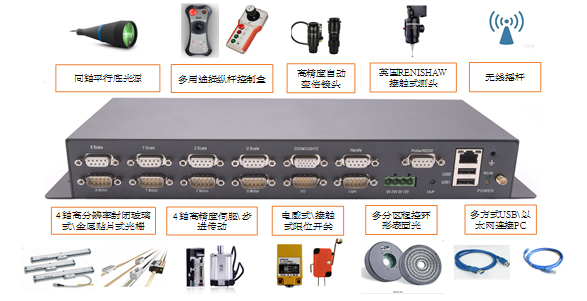

集成式控制系统：

您选择的机型是:YH-432CNC

配置清单：

选配件:

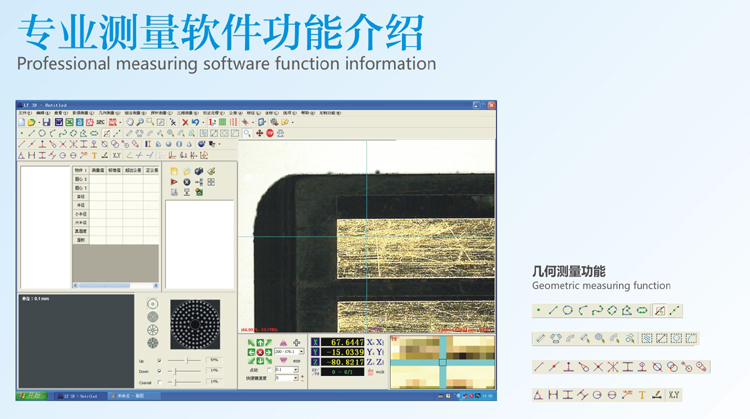

测量软件：

CNC-IN3D是一款复合式多功能测量软件，研发团队经过多年专业量测软件的成功开发经验，将非接触式激光测头、接触式探针测头和光学影像完美结合的一款全新的复合式量测软件。操作简单、功能强大，集合了CAD导入比对、全图形化显示、快速点击操作、即时数据比对、报告格式多样化、演算法先进等多项特点，在演算法的先进和准确度上，也一样给予保证。广泛地应用于机械加工、电子、汽车、五金、模具、精密制造、塑膠橡膠品、光电、手机、PCB板、电子元件、半导体、触控式屏幕、液晶面板、医疗器材、刀具、轴承、端子等行业。

软件功能：

一、软件功能：包括二次元、2.5次元、工具显微镜、投影仪的功能。

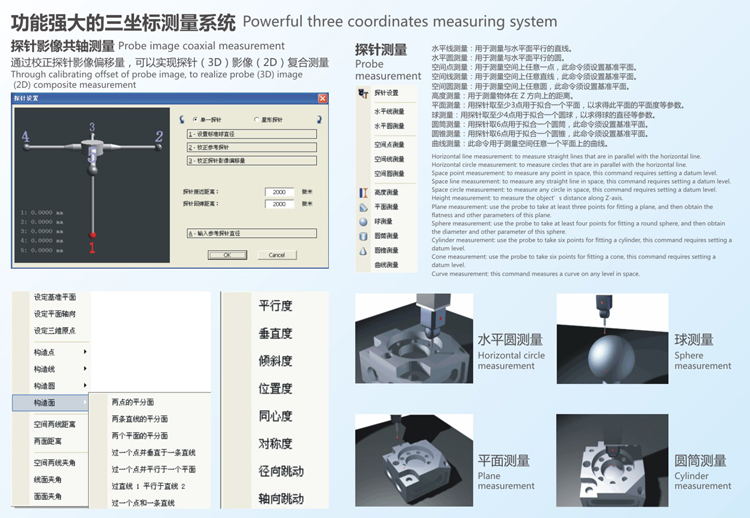

二、功能强大的2D/2.5D/3D测量系统

①光学座标系统为基点测量产品的任意二维尺寸。

②探针座标系统为基点测量产品的基础三维空间及二维平面尺寸。

③采用相同的座标系统，使用测头的三维测量可与影像二维混合使用或使用影像的二维平面与三维立体测量完美结合。

基本功能介绍：

1.完整的几何尺寸（点、线、面、圆、球、圆柱、弧、圆锥）、形位公差（直线度、平面度、真圆度、真球度、圆柱度、位置度、平行度、垂直度）测量功能。

2.组合元素量测，如角度,,圆心距,圆切线,两线距，两线中线,中心点，垂直距离，角平分线,两线交点等

3.形位误差量测，如同心度,真圆度,直线度,平行度等

4.强大之数学运算分析

5.影像直接经由计算机屏幕显示观察直接量测存盘

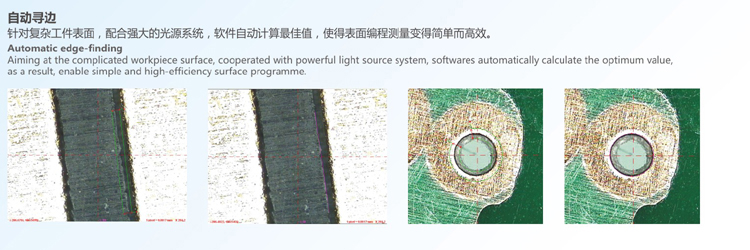

6.利用影像工具可快速进行2D轮廓边界点扫描

7.量测工件图形化显示，图形可存盘、打印，并可以转TXT、WORD、EXCEL及AUTOCAD档案式

8.提供公差分析，可进行有效之品管检验

9.工件的对象化可直接对对象进行几何基本运算

10.兼容于WIN7, WIN10操作系统

高级功能介绍：

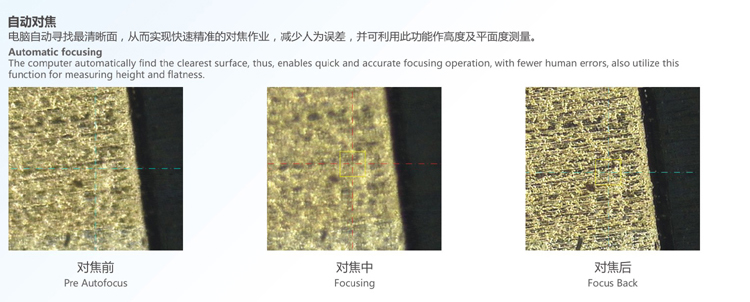

11.自动对焦

12.影像自动捕捉，操作简便，量测精度高

13.IUI功能，以尽可能少的时间完成操作

14.AUTOCAD读档，图形比对

15.全自动同心变倍，同一工件可在不同倍率下量测（选配）

16.工作不必摆正，有座标转换功能，量测效率高

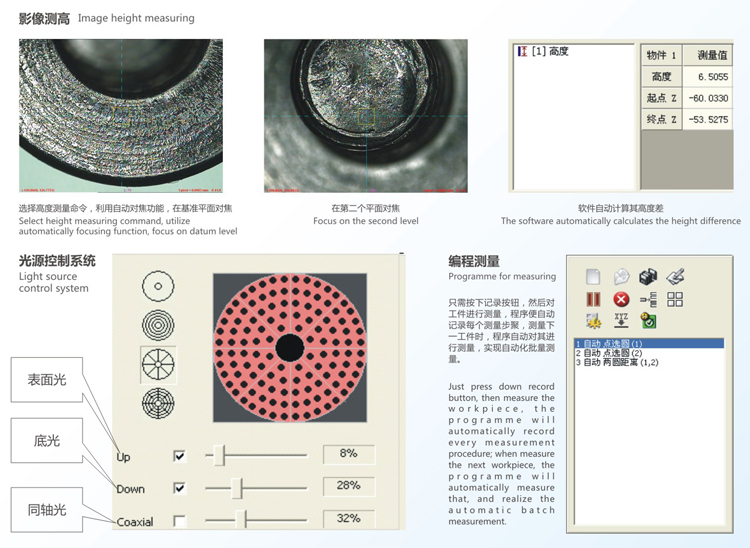

17.编程序自学习、阵列复制等功能实现大批量自动检测，提高工作效率。

18.SPC功能

19.静态量测功能。

20.工件测量图片取像功能。

21.提供强大的线性与非线性补偿功能，保证机台精度更高。

工作不必摆正，有座标转换功能，量测效率高

验收规范：

1. 检定项目：

A 、外观及各部分的相互作用。

B 、计算机、及软件功能。

C 、示值误差（E1）。

2. 测量重复性：

在透射照明下变倍物镜最大倍率进行检验,将标准玻璃线纹尺置于玻璃工作台中心位置,并使其平行于纵向导轨,清晰成像以后,用十字线对准玻璃线纹尺"0"刻线影像并把仪器清零,佶后用从线对标准玻璃线纹尺"100"刻度线影像进行瞄准并读数,重复上述试验4次,任意两次读数之差均应符合要求,横向按同样的方法,对标准玻璃线纹尺"0"刻线与"100"刻线之间的长度进行试验,任意两次读数之差均应符合本标准。（同种可以用1级量规量块进行同线纹尺一样类似检验，重样时进行4次读取二次的平均值。）

3. 验收交接：

A、以检定纪录、装箱单和合同为准，双方交接、验收。

B、验收合格，双方代表在验收报告上签字。若有异议，协商解决。遗留问题 可签署备忘录，以便服务、解决。

4. 环境要求确认: 依照<安装使用环境技术要求>通过自检合格并确认后方可安装调试。

质保期外：我公司采取定期回访与随时电话咨询相结合的售后服务制度，力求及时发现并解决用户使用中存在的困难和问题，为用户提供技术咨询。

我公司负责为用户免费提供计量测试技术咨询服务。

我公司以成本价终身为用户提供设备保修服务。

我公司备有备品备件库，终身负责为用户以成本价提供备品备件服务。

我公司负责以优惠价终身为用户提供技术升级、改造等售后增值服务。

用户所在地区如有我公司地区办事处，其售后技术服务事宜由公司地区办事处全面负责。

软件终身免费升级。
