仪器特点：

三轴均采用知名品牌高精度V型导轨、精密级无牙螺杆传动。

采用优质花岗岩大理石底座、立柱，具有良好的温度稳定性、抗实效变形能力 。

采用铝合金整体压铸工作台，保证精度的同时，使X/Y轴移动更轻巧。

有限元结构分析及优化结构设计，保证了小行程影像仪系统整体的高精度及高稳定性。

采用集成式控制器，有别于传统型板卡，使用寿命更长，售后服务更有保障。

标配激光定位笔，方便快速找到测量位置，新手操作更便捷。

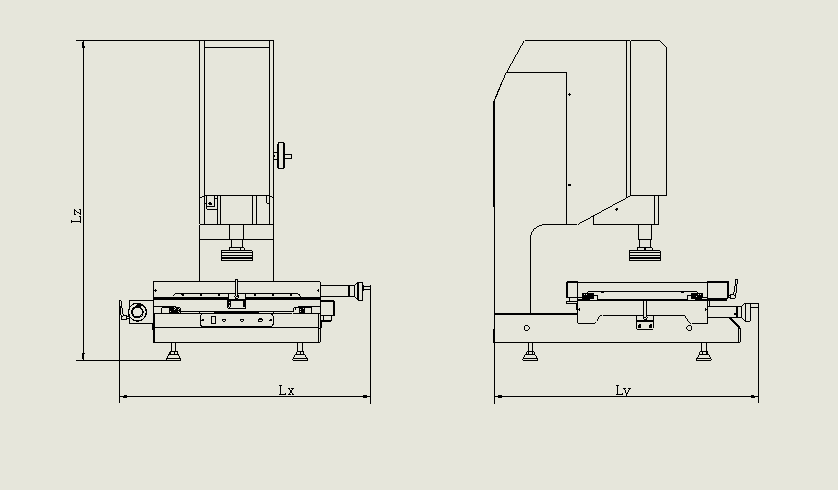

外形结构图：

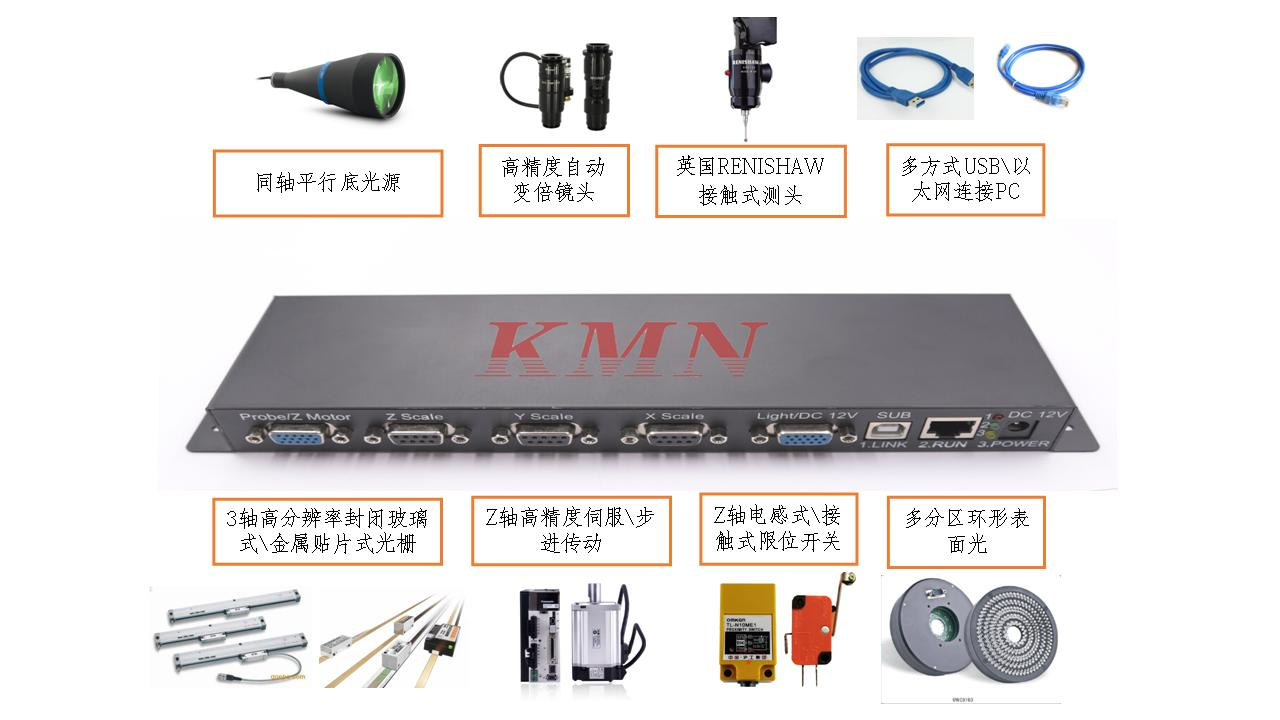

多功能控制器：

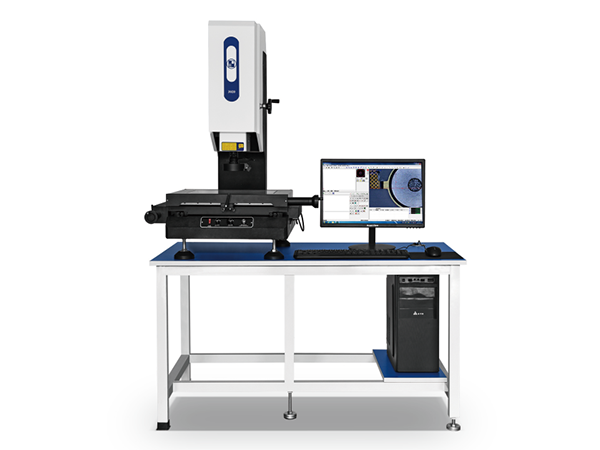

规格参数：YH-2010C

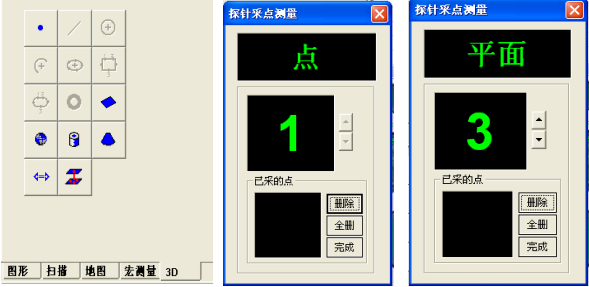

探针系统（选配件）：

测量软件：

OM-2D/2.5D测量软件是一款操作简单、功能强大影像测量软件，集合了完整的几何尺寸（点、线、圆、弧、距离、角度）、形位公差（直线度、真圆度、、位置度、平行度、垂直度）测量功能。 广乏应用于机械加工、电子、汽车、五金、模具、精密制造、塑膠橡膠品、光电、手机、PCB板、电子元件、半导体、触控式屏幕、液晶面板、医疗器材、刀具、轴承、端子等行业。

软件功能：

1、座标平移和座标摆正，测量更加方便快捷，提高测量效率

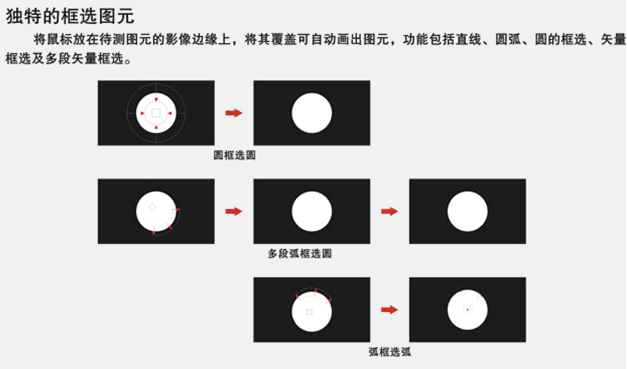

2、方便快捷的元素组合功能，用户只需简单的点选图形就可组合出点、线、圆、距离、角度

3、测量数据直接发送到AutoCAD中，测量的图形可以dxf文档保存

4、测量数据可发送到Excel中，进行统计分析.☆中文 英文 繁体三种语言界面切换

5、十字线寻边      边缘变色       人工采点

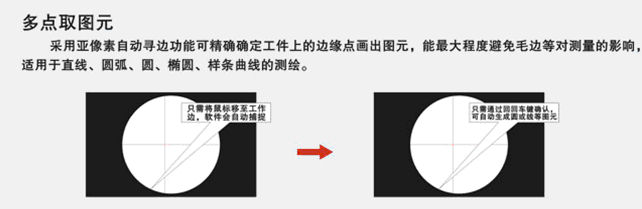

6、多种寻边模式，电脑自动取点，自动识别圆、弧， 大大提高采点速度

7、图形放大，图形缩小，图形平移，图形打印图形选中，取消选中，图形删除

8、设置影像的灰度，饱和度，对比度，影像保存为BMP格式

9、图像二维标定，实现尺寸的精确测量；含线、圆、角度、矩形、多边形等多种测量工具，对距离、直径、夹角、面积、周长等参数进行实时测量；

10、元素测量：多点测量点、线、圆、弧、椭圆，规定点数测量矩形，自动识别点、线、圆、弧

11、元素构造：中心点构造、交点构造、中点构造、线构造、圆构造、角度构造。

12、元素预置：点、线、圆、弧

13、自动寻边功能，图像锐化，消除物体边缘毛刺影响，提高检测精度和重复性。圆环测量，角度测量，线宽，线距等测量

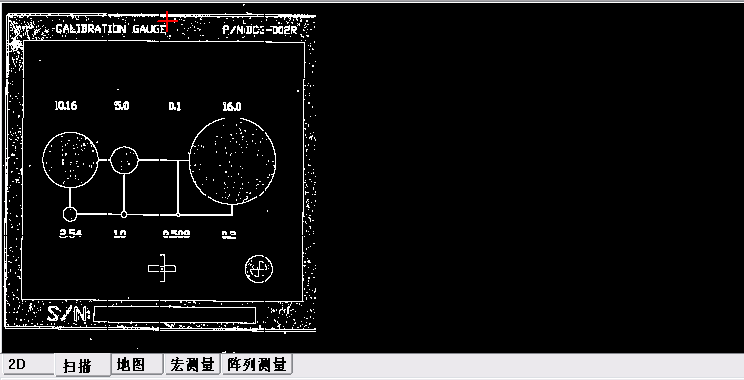

14、影像扫描功能：手动型影像仪也可将当前的影像进行扫描。

15、选装探针功能：实现Z轴方向高度测量的目的，同时也可对材料表面的平面度测量。它是对光学影像二维测量的一种辅助。影像测量仪可通过加装探针，实现2.5D测量目的，从而使用户能在真正意义上实现2.5D测量。

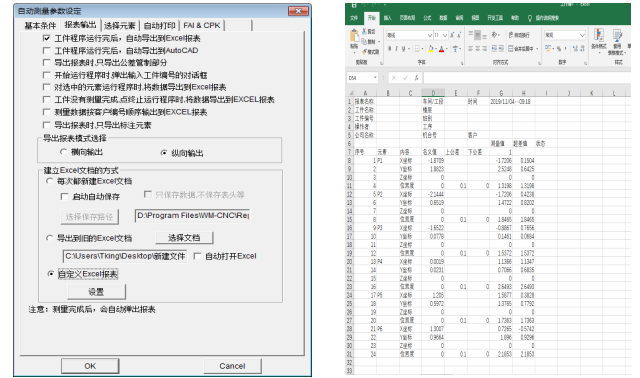

16、报表输出： 软件提供多种报表输出方式供客户自己选择。将数据导出到指定的EXCEL位置，并可以自动计算Ca,Cp,CPK等值。

验收规范：

1. 检定项目：

A 、外观及各部分的相互作用。

B 、计算机、及软件功能。

C 、示值误差（E1）。

2. 测量重复性：

在透射照明下变倍物镜最大倍率进行检验,将标准玻璃线纹尺置于玻璃工作台中心位置,并使其平行于纵向导轨,清晰成像以后,用十字线对准玻璃线纹尺"0"刻线影像并把仪器清零,佶后用从线对标准玻璃线纹尺"100"刻度线影像进行瞄准并读数,重复上述试验4次,任意两次读数之差均应符合要求,横向按同样的方法,对标准玻璃线纹尺"0"刻线与"100"刻线之间的长度进行试验,任意两次读数之差均应符合本标准。（同种可以用1级量规量块进行同线纹尺一样类似检验，重样时进行4次读取二次的平均值。）

3. 验收交接：

A、以检定纪录、装箱单和合同为准，双方交接、验收。

B、验收合格，双方代表在验收报告上签字。若有异议，协商解决。遗留问题 可签署备忘录，以便服务、解决。

4. 环境要求确认: 依照<安装使用环境技术要求>通过自检合格并确认后方可安装调试。

质保期外：我公司采取定期回访与随时电话咨询相结合的售后服务制度，力求及时发现并解决用户使用中存在的困难和问题，为用户提供技术咨询。

我公司负责为用户免费提供计量测试技术咨询服务。

我公司以成本价终身为用户提供设备保修服务。

我公司备有备品备件库，终身负责为用户以成本价提供备品备件服务。

我公司负责以优惠价终身为用户提供技术升级、改造等售后增值服务。

用户所在地区如有我公司地区办事处，其售后技术服务事宜由公司地区办事处全面负责。

软件终身免费升级。
